Voir l'invisible : la thermographie infrarouge par drone
Une toiture qui semble parfaite à l'œil nu peut cacher une zone d'infiltration active de plusieurs mètres carrés. Un champ de panneaux solaires peut avoir 3 % de modules défaillants sans que rien ne le trahisse visuellement. Un tableau électrique peut présenter un point chaud annonciateur de défaillance depuis des semaines.
La thermographie infrarouge par drone combine mobilité aérienne et précision radiométrique pour cartographier les températures de surface sur n'importe quelle installation — sans échafaudage, sans interruption d'activité, avec une restitution sous 48h.
---

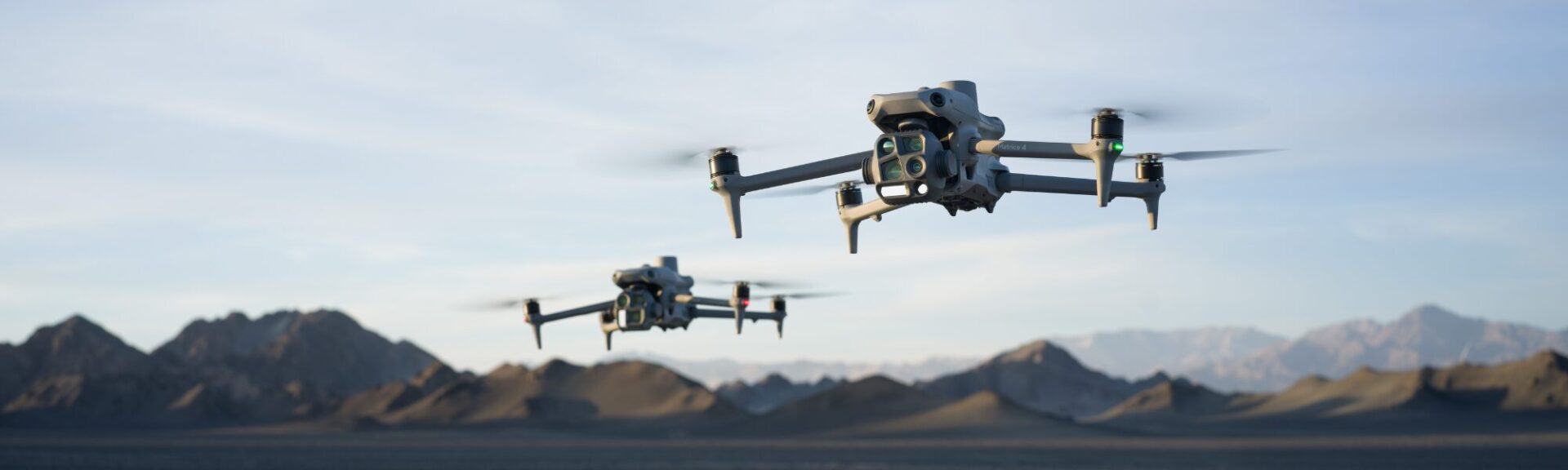

Matériel : DJI Matrice 4T
Nous opérons exclusivement avec le DJI Matrice 4T, drone professionnel d'inspection équipé d'un système de caméras quadruple intégré dans une nacelle stabilisée 3 axes. La caméra thermique et la caméra visible sont alignées sur le même axe optique — chaque anomalie thermique est automatiquement associée à son contexte visuel réel.
Capteur thermique radiométrique
- Résolution : 640 × 512 px (LWIR non refroidi)
- Sensibilité (NETD) : ≤ 30 mK — détecte 0,03 °C d'écart
- Précision radiométrique : ±2 °C ou ±2 % de la valeur mesurée
- Plage de mesure : −20 °C à +550 °C
- Longueur d'onde : 8–14 µm (infrarouge thermique longue onde)
Capteur optique synchronisé
Capteur visible 48 Mpx aligné sur le même axe. Chaque prise thermique génère automatiquement son image visible correspondante — les images duales qui constituent la base de vos rapports.---
Applications
Bâtiments et toitures

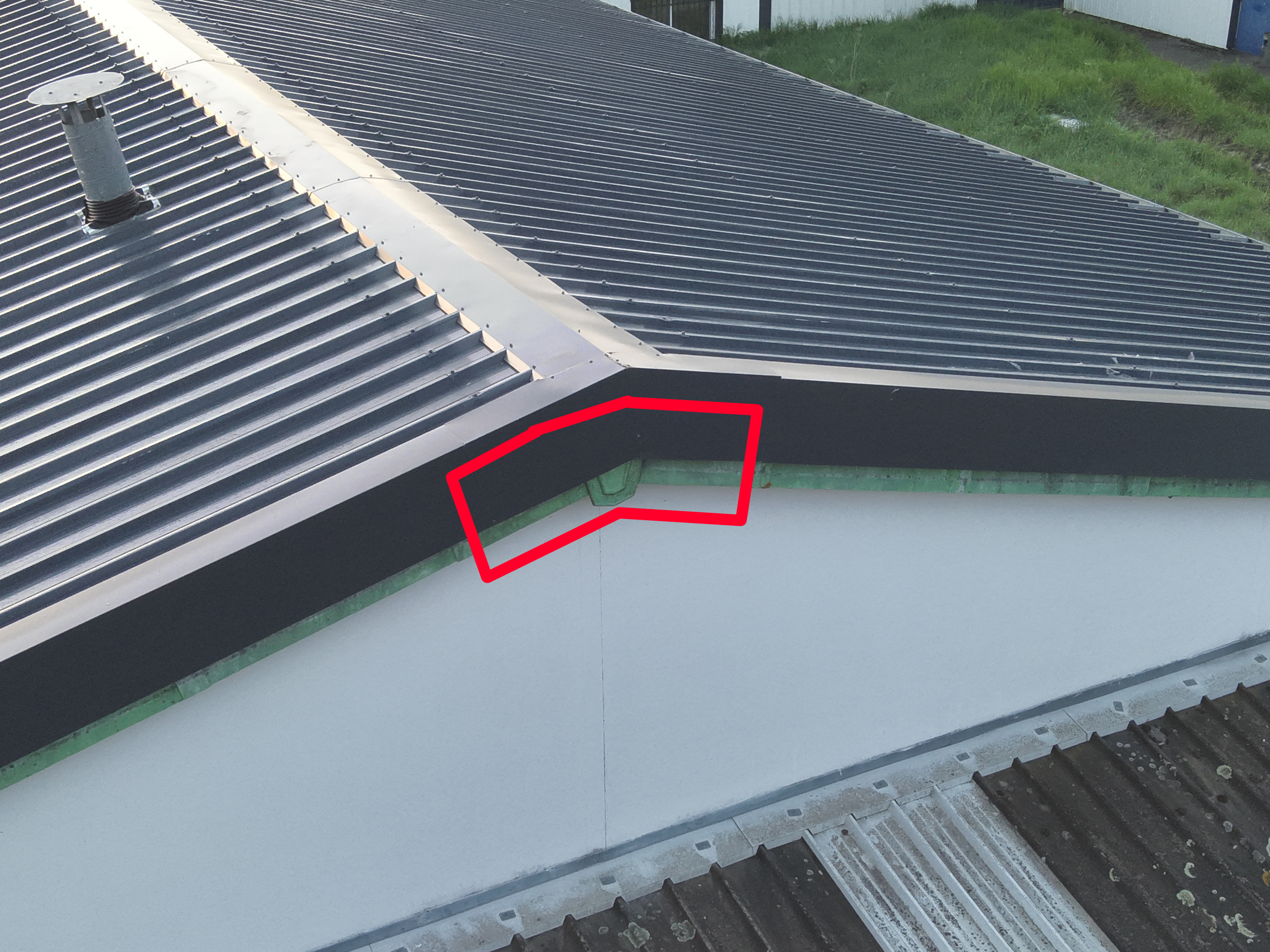

Optique

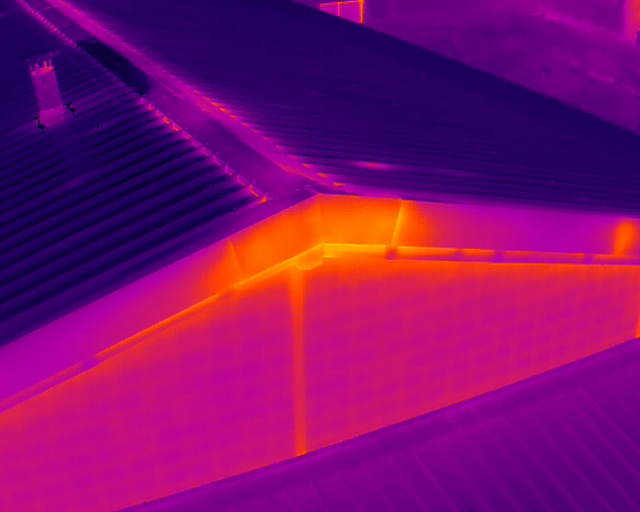

Thermique
Détection d'une infiltration sous étanchéité — invisible en lumière visible, clairement délimitée en thermique
Les défauts d'isolation, les infiltrations et les ponts thermiques génèrent des différences de température détectables même derrière un parement. Une zone humide retient la chaleur différemment du matériau sain — le capteur le voit immédiatement.
- Ponts thermiques sur façades, jonctions menuiseries / murs
- Infiltrations et zones humides sous étanchéité ou membrane
- Défauts d'isolation (laine manquante, décollée, tassée)
- Fuites thermiques autour des gaines et passages de plancher
Installations photovoltaïques
Un module défaillant chauffe anormalement par rapport aux modules sains. La thermographie identifie les anomalies cellule par cellule, sans démontage ni mesure électrique individuelle.
- Hot spots cellulaires (cellule court-circuitée ou ombragée)
- Diodes bypass défectueuses (string entier en surchauffe)
- Connexions inter-modules dégradées
- Comparaison de performance par rangée sur grandes installations
Réseaux électriques et installations industrielles
Les connexions mal serrées, jeux de barres surchargés ou équipements en fin de vie se signalent par une élévation de température avant toute défaillance visible. La détection préventive évite l'arrêt non planifié.
- Tableaux électriques BT / HTA : connexions, bornes, jeux de barres
- Câbles aériens et isolateurs de lignes haute tension
- Échangeurs de chaleur, canalisations et réseaux de vapeur
- Moteurs, variateurs et équipements mécaniques en rotation
Déroulement d'une mission
1. Préparation météo — Conditions requises : vent < 5 m/s, absence de pluie récente, delta thermique intérieur/extérieur ≥ 10 °C pour les bilans de bâtiment. Les meilleures fenêtres sont le matin après une nuit froide ou en fin de journée après ensoleillement.
2. Vol thermique — Survol méthodique selon un plan de vol optimisé. Chaque image est horodatée, géolocalisée et enregistrée en double format : thermique radiométrique + visible.
3. Traitement des données — Analyse sous logiciel dédié (DJI Thermal Analysis Tool). Identification, mesure et localisation de chaque anomalie sur le plan de la structure.
4. Rapport illustré sous 48h — PDF structuré livré sous 48 heures avec l'ensemble des éléments nécessaires à la décision d'intervention.
---
Contenu du rapport
- Cartographie thermique complète de la zone inspectée
- Images duales numérotées (thermique + visible) pour chaque anomalie
- Températures minimale, maximale et moyenne par zone d'intérêt
- Localisation GPS de chaque défaut constaté
- Classement par criticité : surveillance / intervention recommandée / urgente
- Recommandations d'intervention
Conditions d'intervention
Nos missions sont planifiées en fonction des conditions climatiques. Nous décalons systématiquement les vols en cas de pluie récente, de vent supérieur à 5 m/s ou de deltaT insuffisant. Chaque mission inclut la fiche de vol, les conditions météo et les paramètres de calibration du capteur — garantissant la traçabilité et l'opposabilité du rapport.
